Sostituzione ventola Acer Aspire 3 A315-58: cuscinetto, heat pipe e pasta termica
Quadro classico su un Aspire 3 da ufficio: ventola rumorosa, RPM alti anche a riposo, scocca calda sopra la tastiera. Non è «scheda madre morta»: è il gruppo termico. Su questo A315-58 il raffreddamento è a ventola singola avvitata al dissipatore, con un heat pipe in rame che porta il calore dal die alle alette. Se il cuscinetto è finito, la pale sbilanciano, lo stridio resta e il firmware tiene i giri alti. Si cambia la ventola e, visto che il dissipatore va comunque staccato, si rinnova il TIM.
Cosa c’era dentro
- Ventola originale sul dissipatore, marchio a chiocciola FAN 2 / DM25, codice DC28000JED0 sul coperchio metallico.

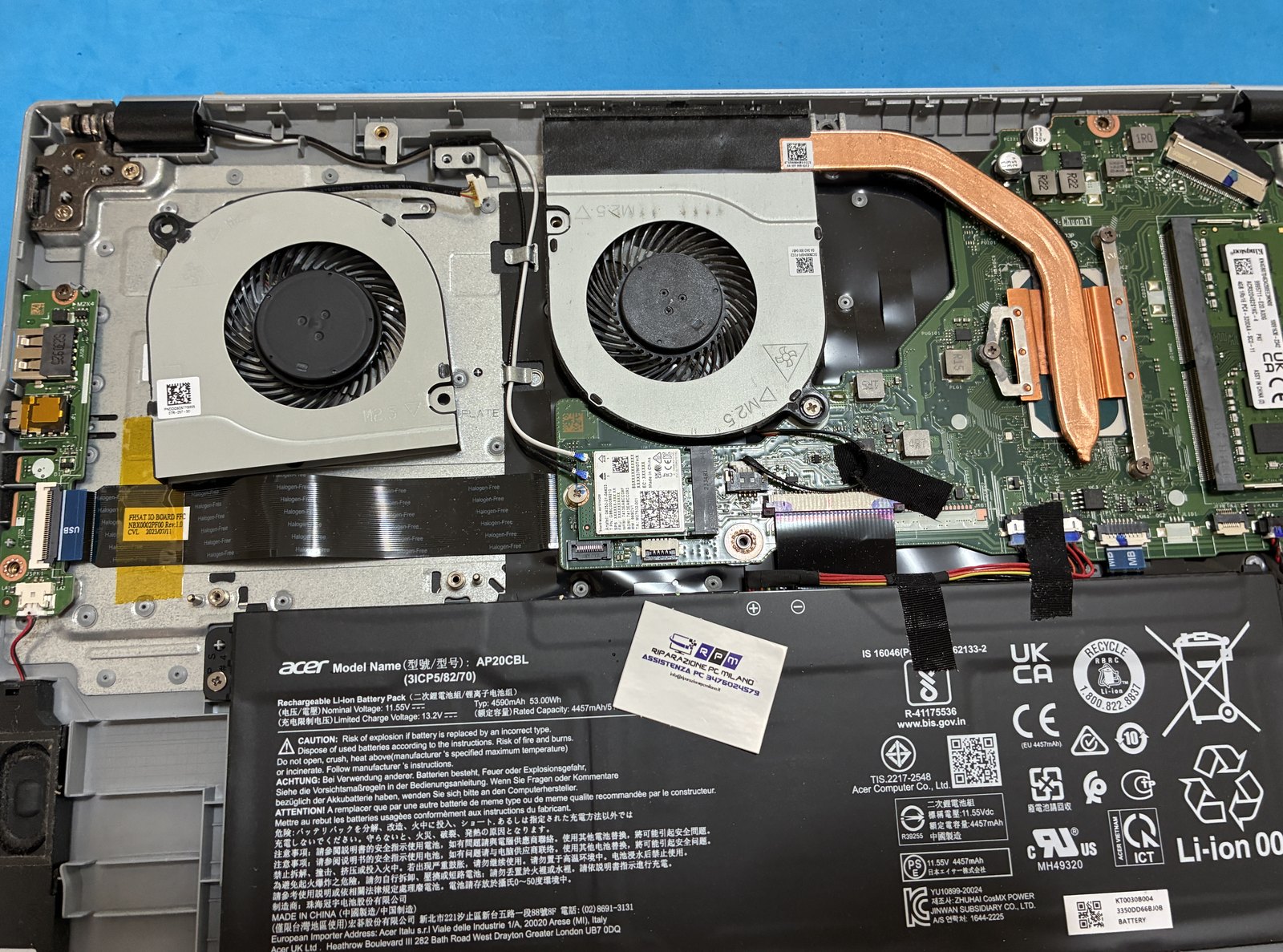

- Ricambio affiancato prima del montaggio: FAN 1, codice DC28000IED0, etichetta QR PR51 23-BOW5-01. Stesso formato, stesso connettore a tre fili verso la scheda.
- Dissipatore a piastra con un heat pipe in rame che esce dalla zona CPU e va sulle alette laterali.
- Batteria Acer AP20CBL (3ICP5/62/70), 11,55 V, 53,00 Wh / 4457 mAh, sticker RPM sopra. Prima di toccare la ventola si stacca il connettore a quattro fili.
- RAM SODIMM in slot, SSD M.2 sul lato destro, modulo Wi-Fi con nastro giallo, flat tastiera. Chassis aperto dal fondello, come sugli Aspire.
Foto dal banco
Foto geotaggate del laboratorio in Viale Sarca 322 (45.5208 N, 9.2130 E), 11 ottobre 2026.
Intervento, senza giri di parole

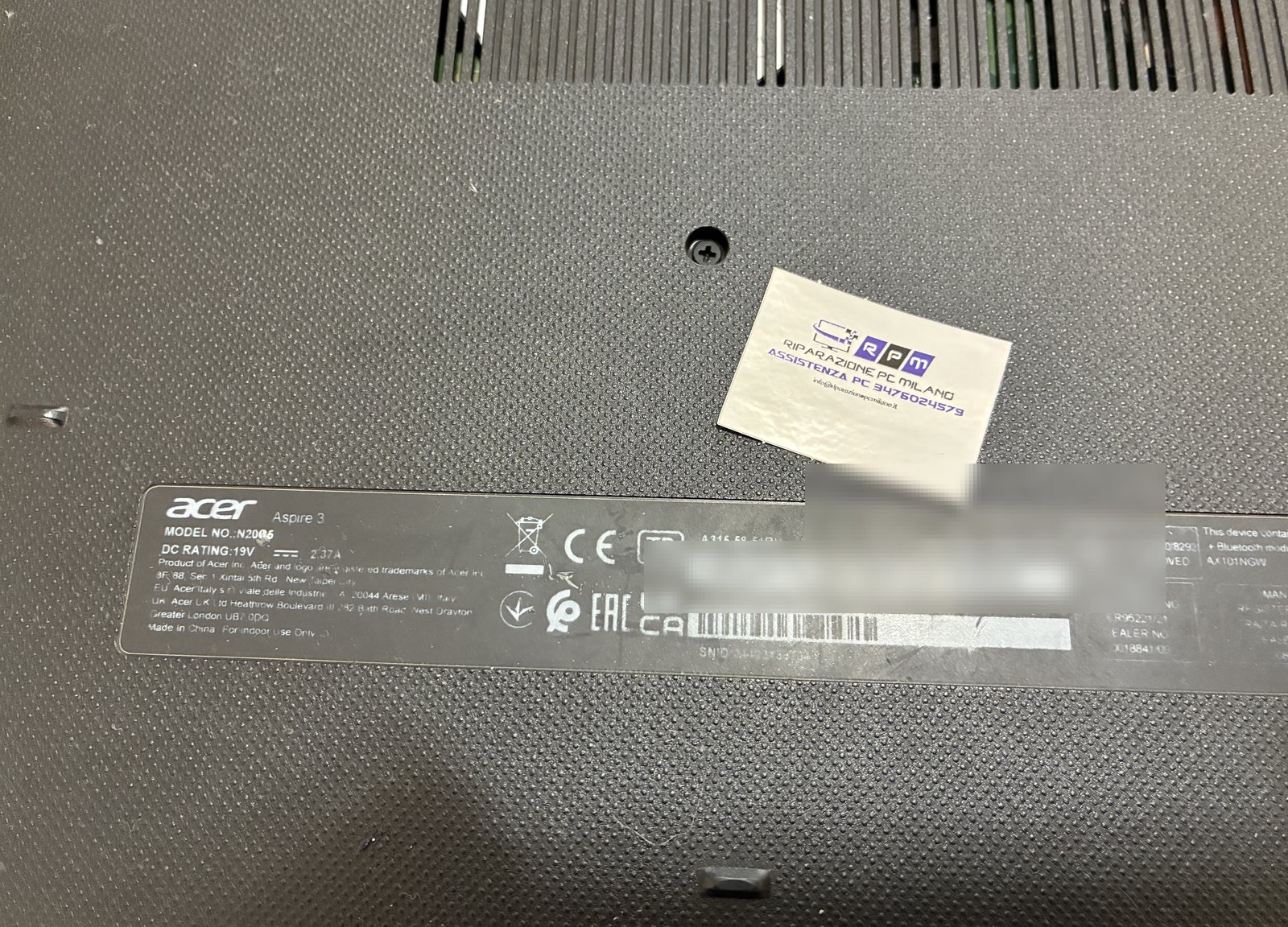

- Presa in carico e identificazione modello (Aspire 3 / N20C5 / A315-58-51RV).
- Apertura del bottom cover, scollegamento della batteria AP20CBL prima di toccare connettori.
- Sfilato il cavo della ventola dalla scheda (tre fili, alimentazione + tachimetro RPM).
- Svitata la chiocciola dal dissipatore; a lato, confronto visivo tra DC28000JED0 e ricambio DC28000IED0 (stesso ingombro, stesso passo viti).
- Smontaggio del dissipatore a heat pipe. Pulizia del TIM vecchio dal die e dalla piastra. Pasta termica nuova in strato sottile, poi rimontaggio a croce delle viti del gruppo, perché la piastra deve tornare piana sul package.
- Montaggio della ventola nuova, pale libere, connettore in sede. Accensione: la ventola parte, i RPM salgono sotto carico e scendono a riposo, niente stridio di cuscinetto.
Link utili · Acer, ventole, Milano
Assistenza Acer · Assistenza Acer Milano · Assistenza Acer Bicocca · Assistenza Acer Viale Sarca · Pulizia ventole e pasta termica · Riparazione PC Viale Sarca · Riparazione PC Bicocca · Altri lavori realizzati
Avete sostituito la ventola su questo Acer Aspire 3?
Sì. Su questo Acer Aspire 3 A315-58 (N20C5) abbiamo cambiato la ventola del gruppo termico e rinnovato la pasta termica. Il ricambio DC28000IED0 è in foto affiancato all’originale DC28000JED0, prima del montaggio.
Fate riparazione Acer Aspire 3 a Milano?
Sì. Laboratorio in Viale Sarca 322. Ritiro in città o appuntamento in sede. Vale per Aspire 3, Aspire 5, Swift, Nitro e gli altri Acer.
Su un Acer Aspire 3 che si surriscalda basta soffiare la ventola dall’esterno?
No. Se il cuscinetto è usurato, lo stridio e i RPM alti restano: l’aria dalle griglie non cambia il ricambio. Su questo A315-58 il gruppo è a ventola singola con heat pipe in rame. Si apre, si stacca la batteria, si sostituisce la ventola, si rinnova la pasta, si collauda.
Aspire 3 rumoroso o che si surriscalda?
Prima si ascolta il cuscinetto, poi si decide se basta la pulizia o serve la ventola. Diagnosi in laboratorio a Viale Sarca 322.
